CAD中怎么用多段線畫帶箭頭的線
在CAD中畫帶箭頭的線方法有很多，比如用線畫出箭頭的輪廓然后對箭頭內部進行圖案填充，但是這種方法比較麻煩，還有一種簡便的畫實心箭頭的方法就是用多段線來畫，具體的步驟如下：

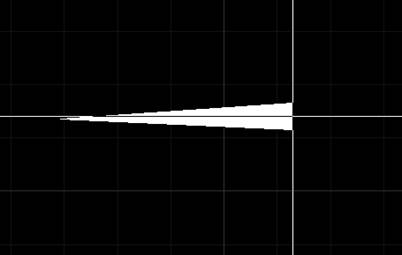

1、 在命令行中輸入PLINE，根據命令行提示指定多段線的起點。再輸入W，指定箭頭的起始寬度為0，終止寬度為5（終止寬度即箭頭最寬處的尺寸），再指定箭頭的長度，箭頭即完成。
2、箭頭完成后不要結束命令。再輸入W，指定多段線起始寬度為0，終止寬度為0，再指定直線的長度，即為箭頭后的直線。

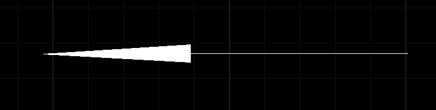

3、結束命令后，帶箭頭的線完成。
