CAD中如何一次性標注多個尺寸
在繪圖過程中，我們有時候需要標注一系列相同類型的尺寸，如果一個個地去標注，會大大降低繪圖效率。這種情況我們可以用快速標注(QDIM)功能。
快速標注命令用于一次對一系列相互關聯的標注對象進行連續、基線、坐標、半徑、直徑、或并列標注，也可以用于批量編輯若干個已有的標注對象。執行快速標注后，只需要框選你要標注的對象，就可以快速生成所有標注?？焖贅俗⒖纱蠓s減標注的操作次數，提高繪圖效率。

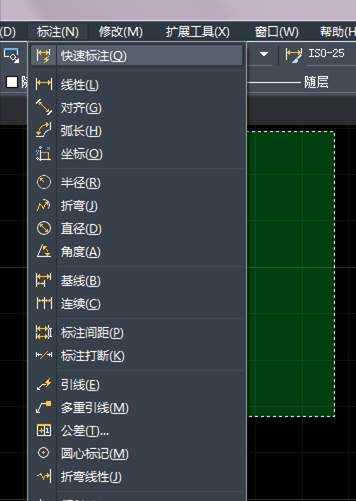

1、選擇【標注】|【快速標注】。
2、按照命令行提示指定標注圖形和尺寸線位置。

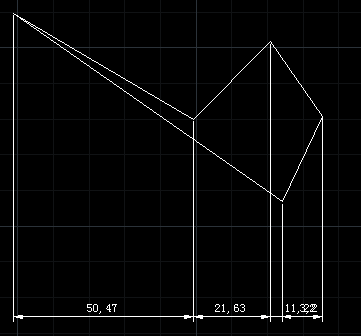

3、指定完成后回車，即可對圖形進行一次性快速標注。
