CAD標注半徑與直徑尺寸

在CAD制圖過程中，標注半徑與直徑尺寸也是一個比較常用的命令，下面跟著小編一起來做一次吧。

執行【半徑】命令主要有以下方式：

1.  執行【標注】|【半徑】命令。

2.  單擊【標注】工具欄中的按鈕。

3.  在命令行輸入dimardius后再按enter鍵。

4.  使用命令簡寫dimrad再按enter鍵。

一般激活【半徑】命令后，命令行會出現如下操作提示：

當用戶采用系統的實際測量值標注文字時，系統會在測量數值前自動添加R。

執行【直徑】命令是用于標注圓或者圓弧的直徑尺寸，當用戶采用實際測量值標注文字時，系統會在數值前自動添加φ。

執行【直徑】命令方式前兩個跟【半徑】命令類似，但是命令簡寫為dimdia。

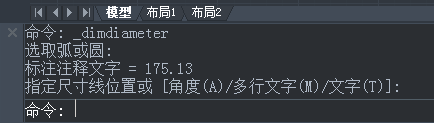

激活【直徑】命令后，命令行會出現如下操作提示：
