CAD邊界創建命令的使用

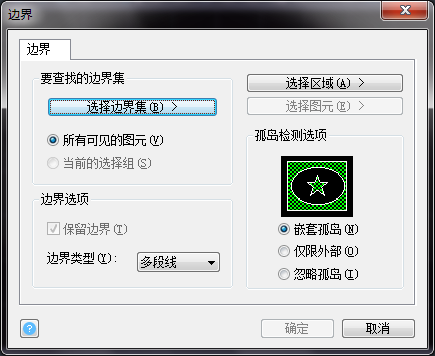

所謂“邊界”，其實就是一條閉合的多段線，創建邊界就是從多個相交對象中提取一條或多條閉合多段線，也可以提取一個或多個面域。執行邊界命令的方式主要有這些：執行【繪圖】|【邊界】命令；在命令行輸入BOUNDARY或者BO后按回車鍵。調用邊界命令后的對話框如下圖所示。

下面我們通過從一個五角星圖案中提取三個閉合的多段線邊界，來具體學習使用邊界命令的方法。

首先新建一個空白圖形文件；

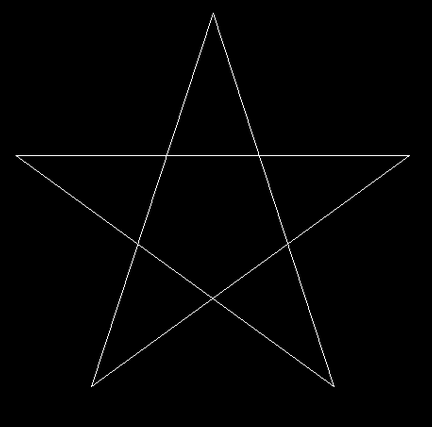

使用畫線命令繪制出一個五角星圖案；

在命令行輸入BO，打開邊界創建對話框，該對話框的對象類型下拉列表用于確定導出的是封閉邊界還是面域，默認為多段線。如果需要導出面域，即可將面域設置為當前；如果需要導出多段線，即可將多段線設置為當前。

單擊拾取點按鈕返回繪圖區，在命令行“拾取內部點”的提示下，分別在五角星圖案的中心區域單擊拾取一次，系統自動分析出一個虛線邊界；

繼續在命令行提示下，在下側的兩個三角區域內單擊，創建另外兩個邊界；

按回車鍵結束命令，結果創建了三條閉合的度短線邊界；

使用命令簡寫M激活移動命令，將創建的三個閉合邊界從原圖形中移出。

在邊界創建對話框中，邊界集選項組用于定義從指定點定義邊界時CAD軟件導出來的對象集合，共有當前視口和現有集合兩種類型，其中用于從當前視口中可見的所有對象中定義邊界集，后者是從選擇的所有對象中定義邊界集。

單擊新建按鈕，在繪圖區選擇對象后，系統返回邊界創建對話框，在邊界集選項組中顯示現有集合類型，用戶可以從選擇的現有對象集合中定義邊界集。
