CAD多線編輯工具各選項介紹

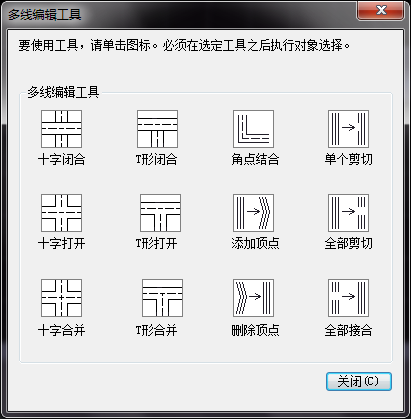

【多線編輯工具】命令專用于控制和編輯多線的交叉點、斷開和增加頂點等，執行此命令的方法是執行【修改】——【對象】——【多線】命令，或在命令行輸入Mledit然后回車確認。執行該命令后，系統hi彈出【多線編輯工具】對話框，在此對話框中可看到12種編輯工具。

1.       十字交線

【十字閉合】：表示相交兩條多線的十字封閉狀態。

【十字打開】：表示相交兩條多線的十字開放狀態。

【十字合并】：表示相交兩條多線的十字合并狀態。

2.       T形交線

【T形閉合】：表示相交兩條多線的T形封閉狀態。

【T形打開】：表示相交兩條多線的T形開放狀態。

【T形合并】：表示相交兩條多線的T形合并狀態。

在處理十字相交和T形相交的多線時，用戶應該注意選擇多線時的順序，如果選擇順序不當，可能無法得到自己想要的結果。

3.       角形交線

【角點結合】：表示修剪或延長兩條多線直到它們連接形成一個相交角，將第一條和第二條多線的拾取點部分保留，并將其相交部分全部斷開剪去。

【添加頂點】：表示在多線上生成一個頂點并顯示出來，相當于打開顯示連接開關，顯示交點一樣。

【刪除頂點】：表示刪除多線轉折處的交點，使其變?yōu)橹本€形多線。

4.       切斷交線

【單個剪切】：在多線中的某條線上拾取兩個點從而斷開此線。

【全部剪切】：在多線上拾取兩個點從而將此多線全部切斷一截。

【全部接合】：連接多線中的全部可見間斷，但不能用來連接兩條單獨的多線。
