所謂“捕捉”，是指強制性地控制十字光標，使其根據定義的x軸和y軸方向的固定距離（也就是步長）進行跳動，從而精確定位點。例如，將x軸方向上的步長數值設置為20，將y軸方向上的步長數值設置為30，那么光標每水平跳動一次，將經過20個繪圖單位的距離；每垂直跳動一次，則經過30個繪圖單位的距離；如果連續跳動，則經過的距離是步長的整數倍。

使用“捕捉”功能主要有以下幾種方式：

單擊狀態欄中的捕捉按鈕。

按快捷鍵F9。

執行【工具】——【草圖設置】命令，在打開的對話框中展開【捕捉和柵格】選項卡，然后選擇【啟用捕捉】復選框。

下面通過將x軸方向上的步長設置為20個繪圖單位、y軸方向上的步長設置為30個繪圖單位，學習捕捉功能的參數設置和啟動操作。

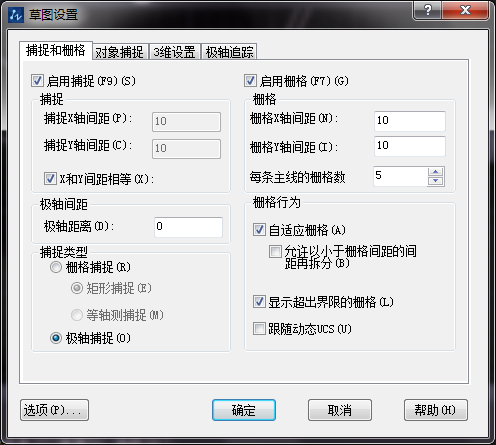

1.在狀態欄中的捕捉按鈕上右擊，在彈出的快捷菜單中選擇【設置】命令，打開草圖設置對話框。

2.在對話框中選擇【啟用捕捉】復選框，即可打開捕捉功能。

3.在【捕捉X軸間距】文本框中輸入數值20，將x軸方向上的不做間距設置為20.

4.取消選擇【x軸間距和y軸間距相等】復選框，然后在【捕捉y(tǒng)軸間距】文本框中輸入數值，如30，將y軸方向上的捕捉間距設置為30.

5.最后單擊確定按鈕，完成捕捉參數的設置。

注意：【捕捉類型】選項組中的參數用于設置捕捉的類型及樣式，建議大家使用系統默認的設置。
