CAD中提高繪圖效率需要遵循的七條原則

在使用CAD軟件進行繪圖時，為了加快繪圖速度、提高繪圖效率，可以采用在命令行輸入命令的方式，這需要大家掌握一系列的命令并將其記住。除此之外，提高效率還需要遵循一系列的繪圖原則，這些原則可以說是一系列規范，大家按規范來，自然可以在繪圖時得心應手了。那么大家是否已經知道這些原則呢？不知道的話趕緊學起來吧~

1. 關于作圖步驟的原則

首先設置圖幅，然后設置單位和精度，根據需要建立若干圖層，設置好對象樣式以后，才開始繪圖。

2. 關于繪圖比例的原則

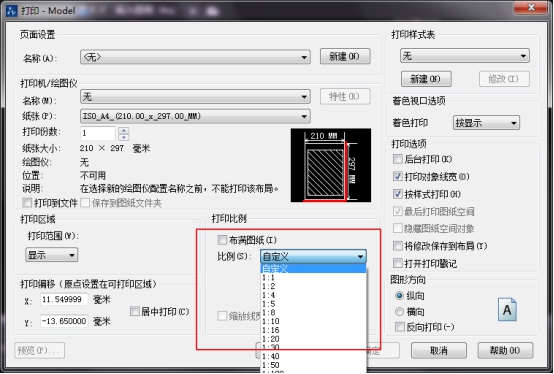

繪圖比例始終使用1：1的比例。如果要改變圖樣的大小，可在打印時在圖紙空間內調整成不同的比例。

3. 一定要為不同類型的圖紙元素或者說對象設置不同的圖層、顏色及線寬，由圖層控制對象的顏色、線型以及線寬。

4. 需要精確繪圖時，運用柵格捕捉，同時應該根據需要將柵格捕捉的間距調整適當?shù)臄?shù)值。

5. 不要把圖框和圖形畫在同一幅圖中，應在布局(LAYOUT)中將圖框以塊的形式進行插入，然后打印出圖。

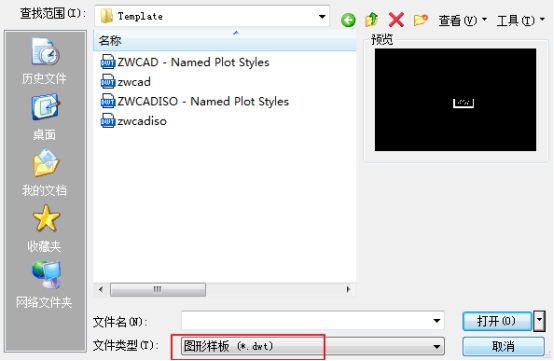

6. 將一些自己經常用到的設置，如標注樣式和文字樣式等內容設置在一個圖形模板文件中(即另存為*.DWF文件)，以后需要用到時，可以使用模板來打開它。

7. 對于有名稱的圖形對象，如打印樣式、圖層等，命名時要遵循一定的規律，同時應該簡潔易辨識，方便后續的查找和使用。
