有很多人用AI繪制分析圖的時候，需要我們間距相等的情況，然后采用CAD來導圖，但是我們CAD導圖常常會出現斷線的情況，很影響我們的工作進度和心情，我們?cè)趺幢苊庹谘诘那闆r呢，我們來看看下文提的辦法吧。

方法一：【pline線法】

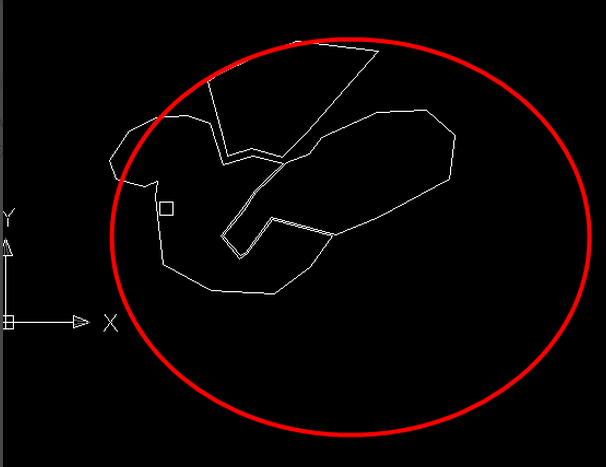

1. 用CAD畫線，使用pline線，且不能使用圓弧，注意最后不用閉合命令；

2. 將CAD拖入AI，查看后沒有問題；

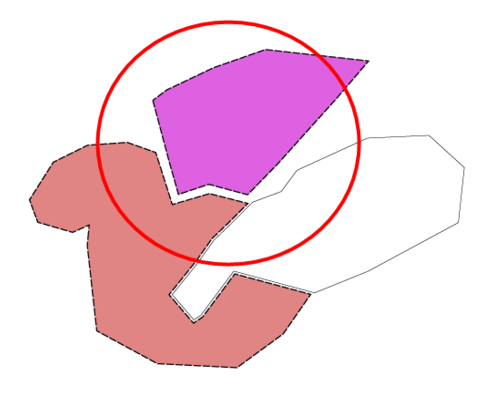

3. 發現線條都被編組了，全選，然后取消編組，線條完全閉合。

方法二：【樣條曲線法】

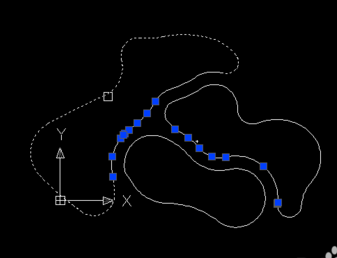

1. CAD選取樣條曲線，然后劃線

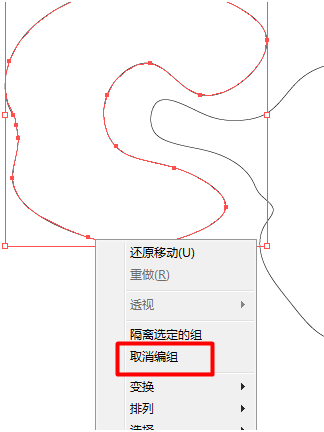

2. 將CAD拖入AI里，然后取消編組

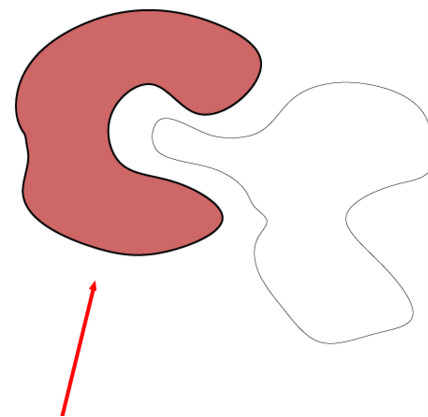

3. 然后用AI處理，發現完全沒斷線

方法三：【填充法】

1. CAD里對線段圍合區域填充---【H】，然后刪除線條；

2. 將CAD導入AI中，然后取消編組；

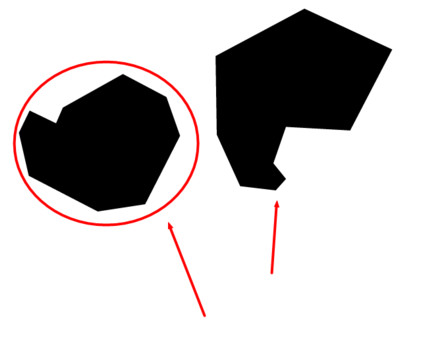

3.發現已經成面，也就是說明沒斷線。

方法四：【CAD--PS--AI法】

1. 這個方法需要借助ps，首先CAD畫圖，發現很多斷線，不想處理，其實處理后導入AI仍是斷線，所以導入PS中；

2. 使用虛擬打印機導入ps

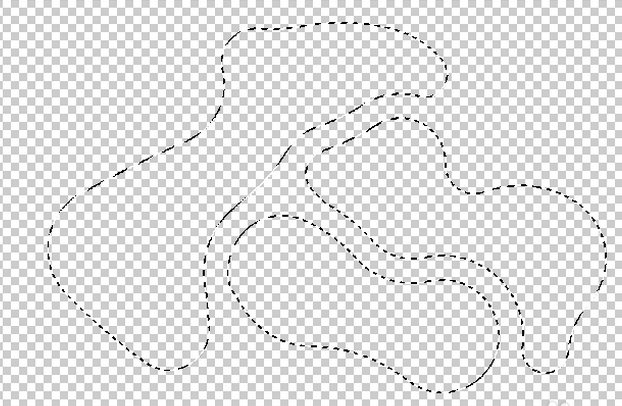

3.打開ps，選取圖像的線條。做法如下：摁住【Ctrl】鍵，然后左擊圖層即可；

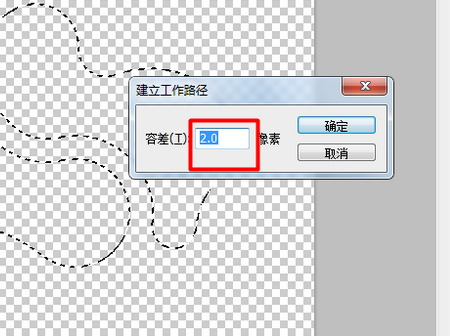

4. 然后點擊路徑，并建立路徑，像素選擇隨意，1、2即可；

5. 然后導入AI中，選擇文件--導出；

6. 然后打開AI，處理下，發現沒有斷線；此種方法可以結合“將圖片轉換成CAD”軟件使用，效果不錯喔

【注意事項】

【pline線】不要使用圓弧和閉合以及連接命令，否則有斷線。
