CAD使用范圍最廣的一款繪圖軟件，塊的使用可以CAD使用范圍最廣的一款繪圖軟件，塊的使用可以提高CAD繪圖的效率以及修改效率，這里給大家分享下CAD塊的創建使用和修改提高CAD繪圖的效率以及修改效率，這里給大家分享下CAD塊的創建使用和修改

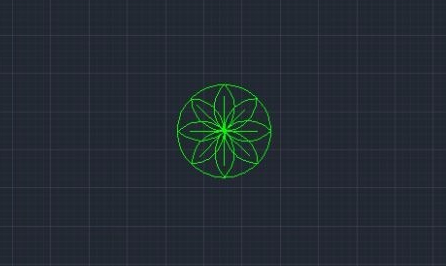

1. 任意打開一張新圖紙，繪制要制作為塊的圖形，一般為常用標準件，常用圖標，圖框等

2. 全選剛剛畫的圖形，在操作面板找到創建塊BLOCK命令單擊，或者使用快捷命令輸入BLOCK回車確定。

3. 在塊定義對話框中輸入名稱，然后點擊拾取點命令按鈕，在圖紙上指定基點（這個點是我們插入塊時的基點，如果離圖形太遠會導致我們插入塊的時候，找不到圖形）

4. 指定好基點后我們就可以看到坐標了，當然這個坐標也可以手動輸入，然后點擊確定這樣塊就建立好了，此時可以選擇將圖紙另存方便下次調用（個人感覺還是將所有要用的塊都建立在一張圖紙上，用的時候復制粘貼還要快捷點爾）

5.這里介紹插入塊，選擇插入塊命令，或者使用快捷命令I(lǐng)NSERT

6.在彈出的對話框中選擇瀏覽找到剛剛保存的圖紙，（如果你需要的塊在這張圖紙中有的話可以直接下拉選擇）然后點擊確定。

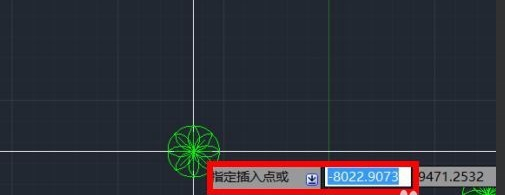

7.此時我們就可以看到塊的預覽，選擇要插入的位置單擊左鍵鼠標插入。

8.這里介紹修改塊，如果要對塊進行一些調整例如圖框標題，日期等等。選擇要修改的塊（只選擇要修改的其他不要選）單擊鼠標右鍵選擇塊編輯器。

9. 進入塊編輯器后我們可以按照正常畫圖紙的方法修改塊，例如我修改了塊的顏色和線寬（如果沒有特殊用途，不要隨便移動圖形位置），修改完成后點擊關閉塊編輯器

10.選擇將更改保存到，這樣我們就修改了塊的屬性，此時你會發現這張圖紙中所有的這種塊都一起修改了。

注意事項

修改塊的時候不要拖動圖形位置

塊插入點最好選擇在圖形上
