CAD對象如何進行捕捉追蹤

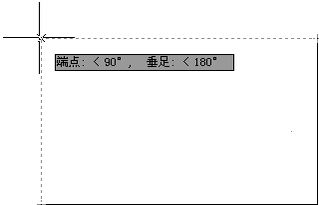

CAD對象捕捉追蹤是在【對象捕捉】功能的基礎上發展起來的，應與對象捕捉功能配合使用，該功能可以是光標從對象捕捉點開始，沿著對其路徑進行追蹤，并找到需要的精確位置。對齊路徑是指和對象捕捉點水平對齊，垂直對齊，或者按設置的極軸追蹤角度對齊的方向，如圖1

圖1

控制【對象捕捉追蹤】功能方法如下：

1.快捷鍵：F11快捷鍵，切換開、關狀態。

2.狀態欄：單擊狀態欄上的【對象捕捉追蹤】也可以在【草圖設置】對話框的【極軸追蹤】選項卡設置對象捕捉追蹤的參數。其各選項含義如下：

【增量角】下拉列表框：選擇極軸追蹤角度。當光標的相對角度等于該角，或者是該角的整數倍時，屏幕上將顯示追蹤路徑。

【附加角】復選框：增加任意角度值作為極軸追蹤角度。選中【附加值】復選框，并單擊【新建】按鈕，然后輸入所需追蹤的角度值。

【僅正交追蹤】單選按鈕：當對象捕捉追蹤打開時，僅顯示已獲得的對象捕捉點的水平或垂直追蹤路徑。

【僅正交追蹤】單選按鈕：當對象捕捉追蹤打開時，僅顯示已獲得的對象捕捉點的水平或垂直追蹤路徑。

【極軸角測量】選項組：設置極角的參照標準。【絕對】選項表示使用絕對極坐標，以x軸正方向為0°。

【相對上一段】選項根據上一段繪制的直線確定極軸追蹤角，上一段直線所在的方向為0°。
