在遇到修剪或者延伸命令時，很多人無法進行操作就會去網上找攻略，很多都有提到調整“EDGEMODE”命令的值，那這個命令是什么意思，怎么用呢，該設置什么值。

  Edgemode命令是edge（邊界）和mode（模式）的組合單詞，意思是配合 修剪（TRIM） 和 延伸（EXTEND）命令指定切割邊界和邊界的設置值。

這個命令在CAD里只能設置兩個值，一個是：“0 ”，選擇不帶延伸線的邊為切割邊界 ，另一個是“1 ”將選定的對象延伸或修剪到剪切邊或邊界的假想延伸線。這個值只是代表開關的作用，0是關，1是開。

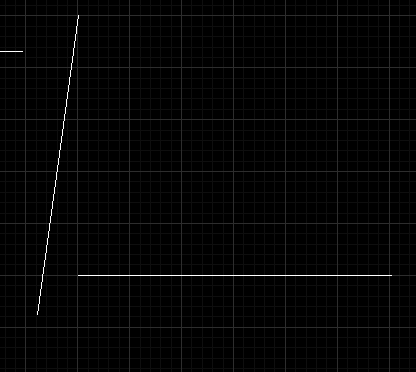

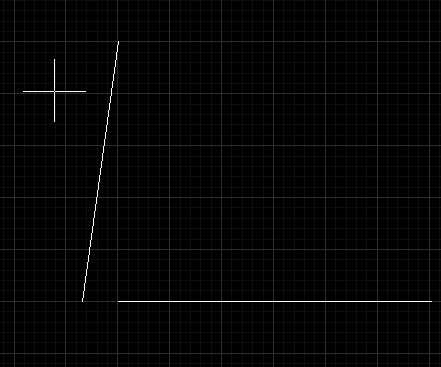

那么，所謂的帶延伸線和假想延伸線又是怎么回事呢。是這樣的，一般線段只有相交才能修剪，像下圖，那為了修剪，就得讓線段相交，然后修剪，再把線段剪回原來的樣子。如果線段太多就太費時間了，所以CAD設計者，弄了這樣一個命令，只要edgemode設置值為1，那么，軟件就繪制一個假想的延伸線使它們相交，那樣就可以修剪了。

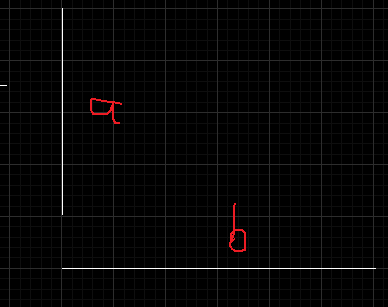

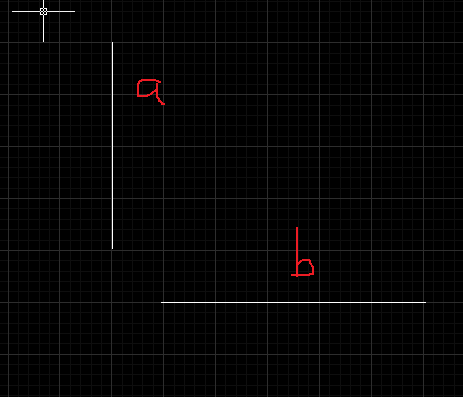

延伸也是同樣道理。像下面的A/B線段，直接用延伸是不可以延伸的，因?yàn)橹苯友由炷且粭l都不能相交，但是設置值為1之后，電腦就生成一條看不見的延伸線，使A/B線段都可以進行延伸操作。
