CAD三維模型分類及應用

很多CAD軟件的使用者都已經接觸過三維模型了，但是三維模型的分類和應用在什么地方卻不是很清楚。其實無論是國產CAD還是外國CAD，三維模型都分為三類：線框模型、表面模型、實體模型。

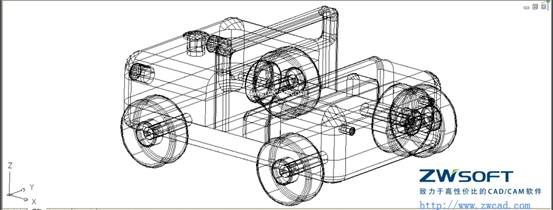

線框模型

線框模型是線框模型是利用對象形體的棱邊和頂點來表示幾何形狀的一種模型，沒有面和體的表現。所以在3D立體表達方面表達力不強，但是由于直觀性非常強，非常適用于工業模型的前期設計。另一方面，由于直觀性強，線框模型格式也非常適合于數控機床中的路徑編程，并且已經在那個領域得到了廣泛應用。

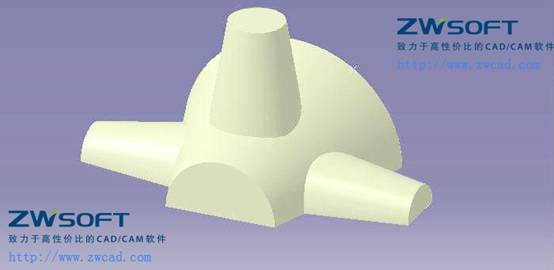

表面模型

就像字面意思一樣， 表面模型是由零厚度的表面拼接組合成的三維模型。只有表面，而沒有內部填充。表面模型適用于表面構造復雜，擁有不規則曲面的器物。比如模具、發動機葉片、汽車等復雜零件的表面。特別是在地圖3D方面，應用較為廣泛。

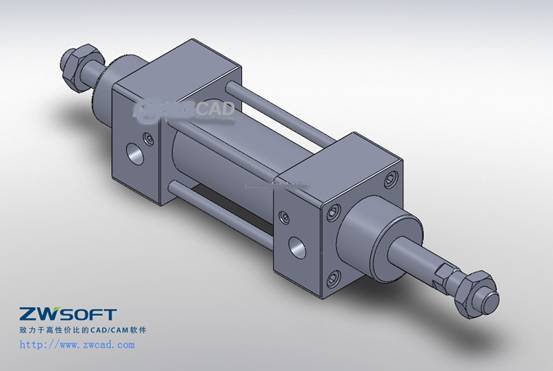

實體模型

實體模型具有實體實物的一切特征，具有體積，表面、重心、慣性等，可以通過CAD軟件對物件進行隱藏、切割、裝配等，是最常用的模型。在機械零件、房屋設計行業應用廣泛。
