CAD如何使用圓周陣列命令

在CAD的日常使用中，可能會遇到需要使用圓周矩陣命令的時候，那么，CAD怎樣使用圓周陣列命令呢？下面教大家一種方法。

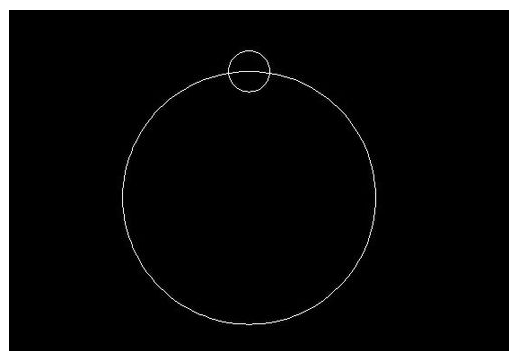

步驟一：CAD軟件打開后，在工具條上單擊圓命令或輸入快捷鍵C，在繪圖區畫任意一個圓，確定后按回車鍵，在圓上方的像限點畫一個小圓。

步驟二：在工具條上單擊陣列命令或輸入快捷鍵ar彈出陣列對話框，從圖中可以看到這里有兩個選項，一個是矩形陣列，另一個是環形陣列。

步驟三：假設有6個小圓均勻的分布在大圓上 。由于系統默認是矩形陣列，而這是屬于圓周陣列的類型，所以選擇第二個選項-環形陣列。

步驟四：在環形陣列中，點擊選擇對像，選擇小圓按確認。又彈出環形陣列的對話框，然后在中心點后面點擊拾取中心點按鈕，選擇大圓的圓心，這樣小圓要圓周陣列的圓心就已確定。

步驟五：因要在大圓上均勻的分布6個小圓，在項目總數把4改成6，然后按確定。此時從下圖上可以看到小圓被均勻的分布在大圓上。
