在使用CAD中，繪制圖紙時不是所有的直線都是水平或者豎直的，有的需要有一定的角度，那要怎么做在繪制圖紙畫直線的同時也把角度都搞定呢？下面跟大家分享幾種方法：

首先分享一下運用臨時追蹤角來畫需要的角度的角，以傾斜30度為例：

打開CAD——畫一條直線，指令為L——再輸入“L”命令——確定后，指定第一個點，輸入“＜30”，角就畫出來

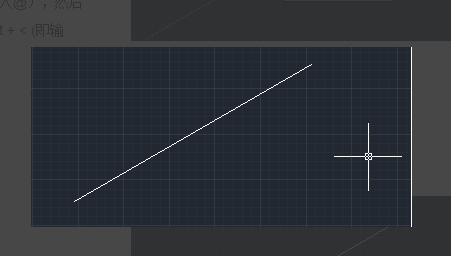

畫一定角度的直線的方法（以一條傾斜30度長300 的直線為例）

法一：打開CAD——輸入“L”命令——回車，確定了直線的起點——輸入“@”（可按“shift+@”）——輸入300，直線的長度——輸入“＜”（可按“shift+＜”）——輸入30，直線的角度——回車，即可畫出傾斜30度的直線了

法二：打開CAD——畫出一條長300 的水平直線——點擊選中直線后右擊鼠標，選擇“旋轉”，或在菜單欄“修改”中點擊“旋轉”——輸入“30”角度——回車，即可

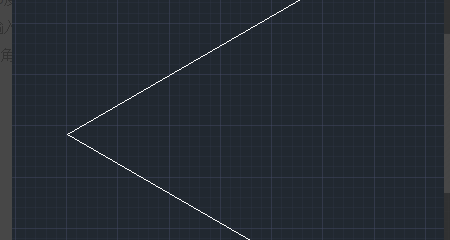

如果想要在剛剛繪制出來有一定傾斜度的直線的基礎上，在畫出相對其另外一條直線也有一定角度可以這樣操作：

在上述步驟基礎上，輸入“L”命令——回車——輸入“@300＜-30”——回車，即可
