一般而言，在CAD中對對像實行圖案填充時，所要填充對像要求是封閉圖形。而且一般都是先選擇封閉圖形或在封閉圖形區域拾取一點進行創建填充，這種做法實際上并不是在沒有邊界的情況下直接創建填充。

首先，需要設置命令執行時不彈出對話框，最常用的做法就是在命令前加“-”號，例如填充，輸入“-hatch”，接著根據命令行提示設置參數：

指定內部點或[特性(P)/選擇對象(S)/繪圖邊界(W)/刪除邊界(B)/高級(A)/繪圖次序(DR)/原點(O)/注釋性(AN)/圖案填充顏色(CO)/圖層(LA)/透明度(T)]:

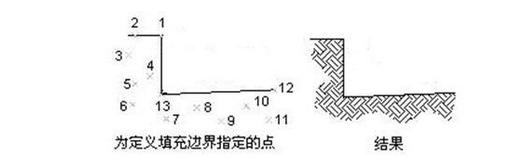

其中，默認方式是“指定內部點”；另一種方法就是選擇對象利用“繪圖邊界”也就是輸入w后指定邊界點從而定義填充邊界。填充完成后，選擇不保留邊界即可創建無邊界的圖案填充。如下圖，就是通過指定點來定義填充邊界從而實現無邊界圖形的填充。
